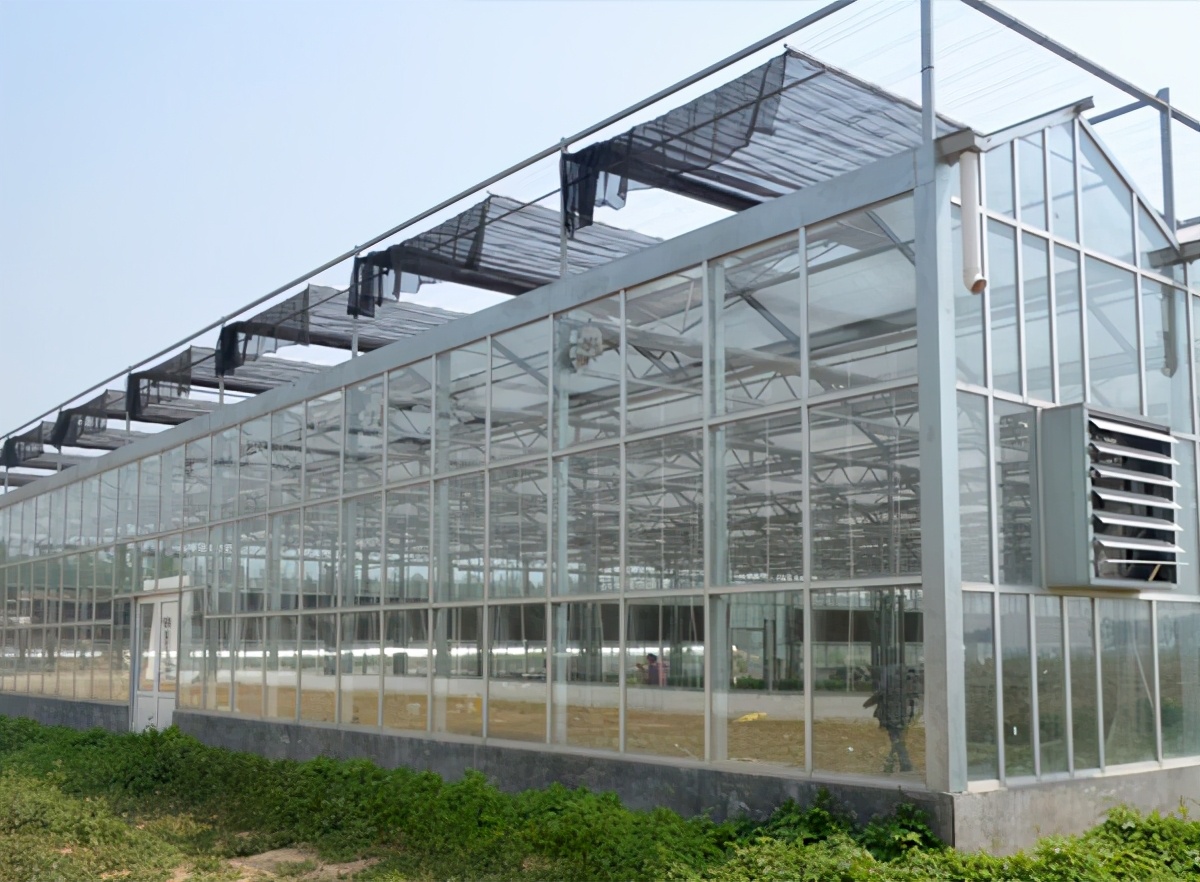

连栋温室大棚外遮阳是安装在连栋温室大棚顶端的一种大棚遮阳系统，其主要目的夏季用来遮挡多余的光线进入室内，同时具有降温的作用。大棚遮阳网的选择有铝箔黑白网有圆丝外网，两者的遮阳率不同。#智慧农民#



1、固定托幕线

双层幕线选国标聚酯外用幕线

● 颜色：黑色

● 直径：2.0×2.5㎜

● 抗拉强度：250㎏/f

● 断裂伸长率8%

● 质量保证5年，使用寿命8年以上



2、传动机构

电机通过传动机构驱动传动轴运转,传动轴通过连接件带动驱动杆在幕丝上平行移动，驱动杆拉动幕布一端缓慢展开，全部展开后触动行程限位器开关，电机停止，该行程运行结束。控制箱备有手动控制,如需要中途停止,可以按下停止按钮,即可停止运行.也可实现计算机自动控制



1）电机参数：

●电源：380V，50HZ

●电机功率：0.375KW

●减速比：1:700

●输出转速：2 rpm

2）齿条副技术参数：

●模数：4

●材质：Q235镀锌防腐

●长度：4.0米长直齿条

● 速比：1：1



3、设计条件

夏天白天当室内光照强度超过作物光合作用的光饱和点后，多余的光照如果不能及

时排除温室，将会灼伤作物叶片或转化为热能使室内温度升高，当这种温升超过作物生

长的适宜温度范围后，过高的温度将会影响作物的正常生长和发育，严重的甚至会导致

作物的生育障碍，直至死亡。关闭遮荫幕后，将使进入温室的光照首先遇到遮荫幕的阻

隔，根据遮荫幕遮光率的大小调控的上部，或被遮荫幕反射直接排出温室，或转化为长

波辐射在提高遮阳幕上部空气温度后通过层顶通风窗排出室外。由此可见，遮阳幕夏季使用在温室中具有遮荫和降温的双重作用。



4、系统工作原理

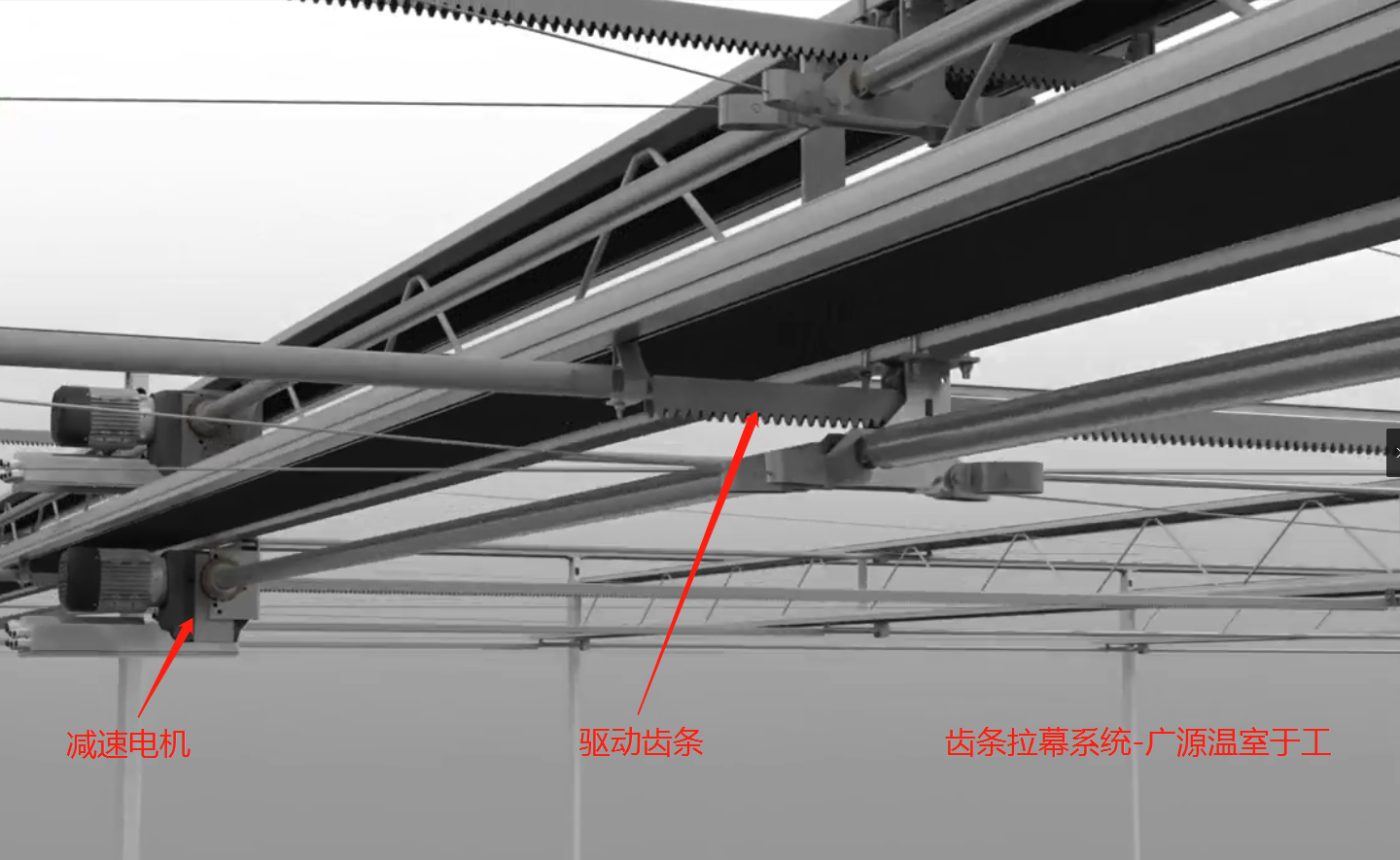

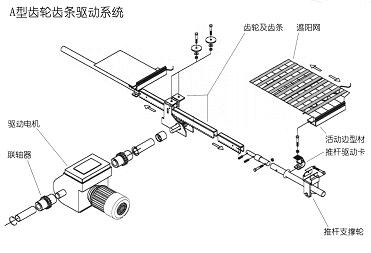

电机带动传动轴运转，传动轴上的齿轮/齿条副将圆周运动变成直线运动。与齿条连

接的推拉杆通过十字连接带动驱动杆在幕丝上平等移动， 驱动杆拉动幕布一端缓慢展开、收拢，全部展开以及收拢后分别触动开、合限位器开关，电机停止，运行结束。



5、外遮阳系统组成

外遮阳支架：温室顶部安装外遮阳骨架，选用格构架和 50×50 及 50×50 热镀锌方

管加工制作。联栋间用镀锌方管和连接件组合成网架结构。支架部分强度可靠，外形美

观，载荷承受能力强，使用寿命长。

·控制箱：控制箱内装配有遮荫幕展开与合拢两套接触器件，即可手动开、停，又可

通过行程开关，实现自动停车。控制箱箱可装备温控、时控、光控设备，与自动控制系

统相连，实现计算机智能控制。

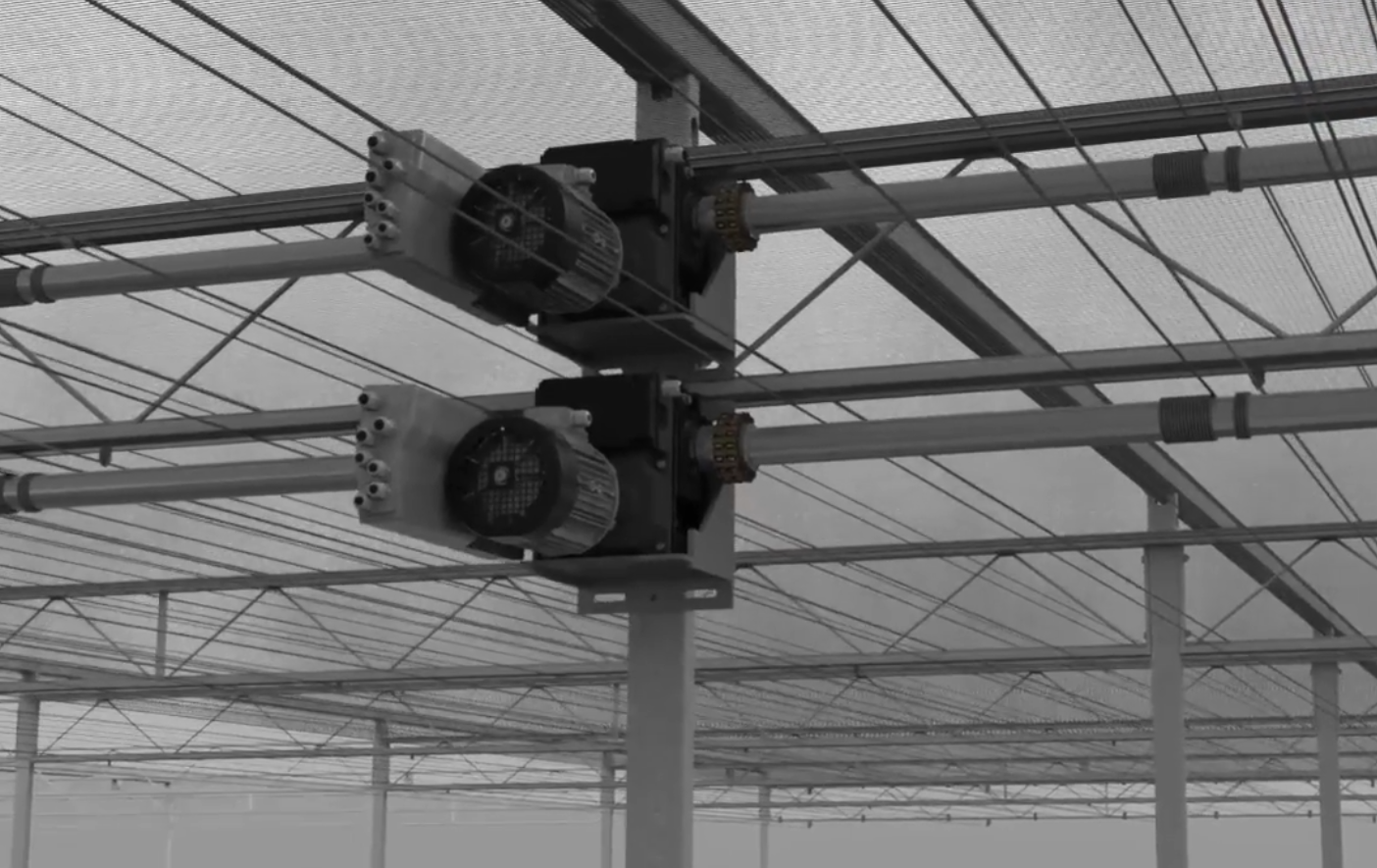

·驱动电机：采用专用传动电机，配备行程限位装置，自动停止，限位准确，还配备

了热保护装置，为用户操作提供了安全保障。

·传动部分：采用齿轮-齿条传动机构，通过减速电机与之联结的传动，轴输出动力，

传动轴中部与电机相连，其余部分齿条均匀相连；驱动杆和推幕部分采用热镀锌组件，

结构强度高，运行平稳可靠。



幕线：双层幕线选用Ф2 ㎜优质聚酯托幕线，防锈，强度极高。

幕布： 外遮阳幕布选用国产优质黑色针织幕布， 遮荫率 70%。 厂家提供保质期 5 年，使用寿命 8 年以上。
